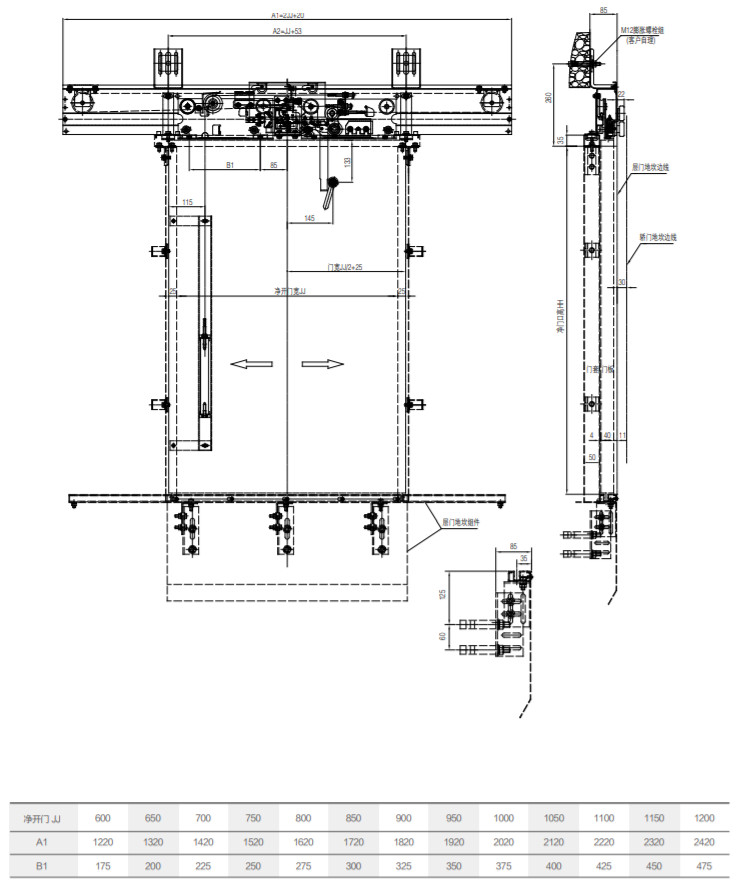

Zařízení pro 2křídlé šachetní dveře s centrálním otevíráním THY-LD-B
1. Metoda odemčení spočívá v odemčení dveřního panelu a absolvování nárazové zkoušky kyvadlem o hmotnosti 45 kg.
2. Dveře se zavřou těžkým kladivem a těžké kladivo a vodicí trubka se umístí na vnitřní stranu dveří podesty.
3. Zámek dveří prošel testem Národního inspekčního centra pro výtahy a získal certifikaci CE a CU-TR.
4. Použitelné napětí dveřního zámku: ≤ AC230V, ≤ DC110V.
1. Montáž prahu a krytu dveří

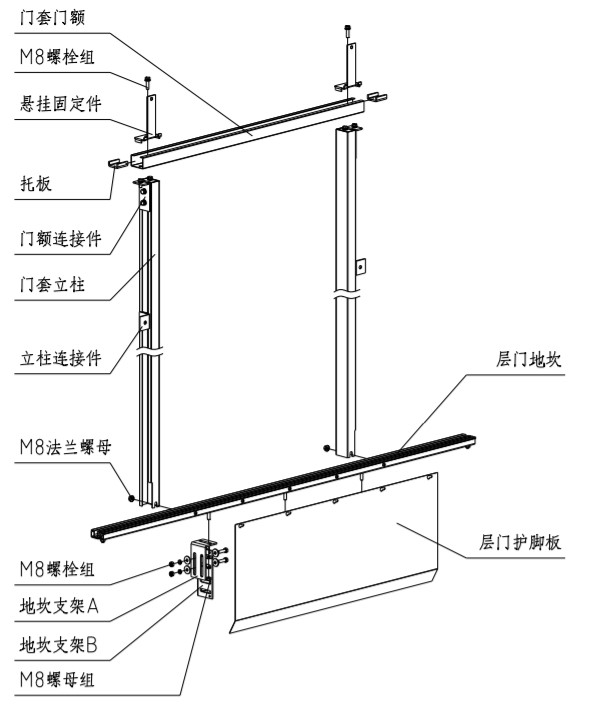

1.1. Určete polohu vstupu a výstupu prahu podle velikosti výtahové šachty; upravte střed prahu tak, aby byl stejný jako střed vstupu a výstupu, a označte střed prahu; upravte úroveň prahu tak, aby byla menší než 1/1000; Povrch zabráňte vniknutí vody do výtahové šachty.
1.2. Sestavte sloupek krytu dveří a dveře krytu dveří pomocí spojovacích dílů a nainstalujte závěsné upevňovací díly; umístěte dveře na prah, nastavte svislost sloupku krytu dveří tak, aby byla menší než 1/1000; střed krytu dveří by měl být shodný se středem prahu vstupu a výstupu; velikost spodní roviny čela krytu dveří a horní roviny prahu představuje čistou výšku dveří. Po dokončení nastavení zajistěte přírubovou matici M8. Po nastavení velikosti upevněte spojku sloupku ke zdi.
1.3. Upevněte ochranný kryt paty dveří podesty na prahu.

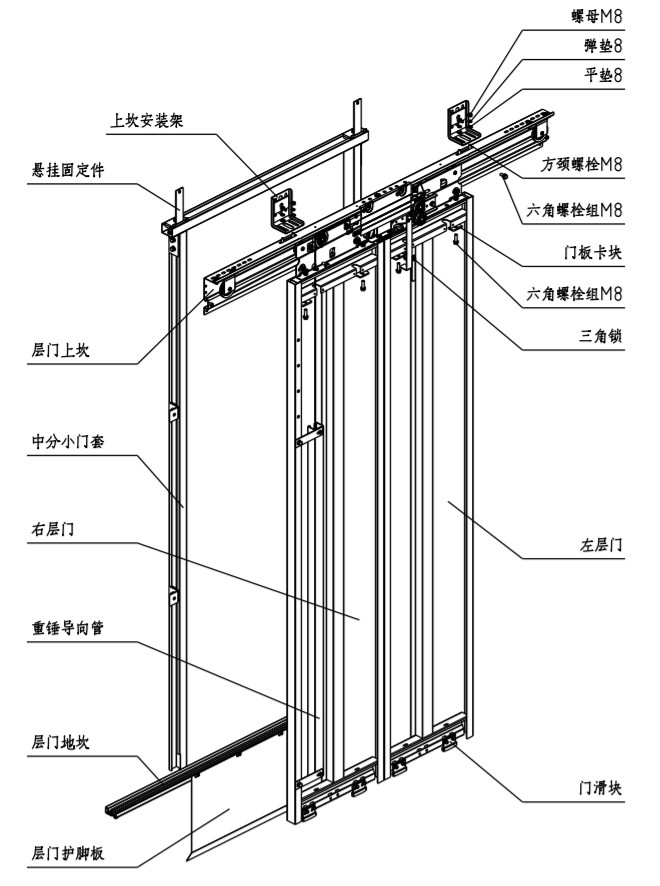

2. Instalace zařízení pro podesty

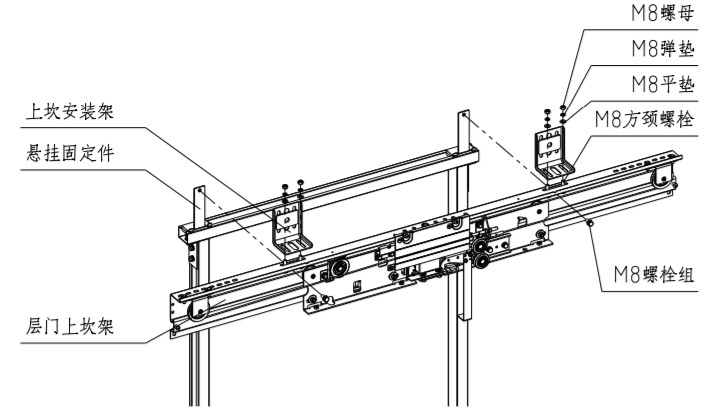

2.1. Zarovnejte horní rám prahu šachetních dveří s výstupkem na spodním konci upevňovacího dílu zavěšení a zajistěte horní rám prahu a upevňovací díl zavěšení šachetních dveří pomocí skupiny šroubů M8*20.
2.2. Upevněte rám horního prahu na stěnu výtahové šachty pomocí rozpěrných šroubů nebo šroubů procházejících stěnou. Rám horního prahu a horní práh šachetních dveří jsou spojeny šrouby se čtyřhranným krkem M8.
2.3. Upravte horní práh dveří pod šachtou vlevo a vpravo tak, aby se střed dveří otevíral a střed vchodu a východu byl shodný.
2.4. Seřiďte svislost podlahy zařízení šachetních dveří. Seřiďte svislost podlahy zařízení šachetních dveří na ±0,5 mm položením svislé čáry nebo vztažením prahu dveří kabiny jako reference.
2.5 Po kontrole hlavních parametrů instalace rámu prahu na následujících patrových dveřích utáhněte všechny montážní šrouby:

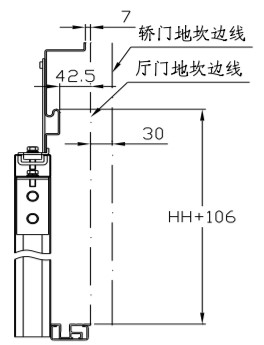

Výška horního rámu prahu podesta: vzdálenost mezi horní plochou vodicí lišty horního rámu prahu podesta a prahem podesta je HH+106 mm;
Střed horního prahového rámu podesta: odchylka mezi středem horního prahového rámu podesta a středem vstupu a výstupu je ±1 mm;
Vzdálenost mezi horní vodicí lištou prahu podestových dveří a prahem dveří kabiny: vzdálenost mezi horní vodicí lištou prahu podestových dveří a prahem podestových dveří je 42,5 mm a vzdálenost od prahu dveří kabiny je 72,5 mm.
Výška horního rámu prahu podesta: vzdálenost mezi horní plochou vodicí lišty horního rámu prahu podesta a prahem podesta je HH+106 mm;
Střed horního prahového rámu podesta: odchylka mezi středem horního prahového rámu podesta a středem vstupu a výstupu je ±1 mm;
Vzdálenost mezi horní vodicí lištou prahu podestových dveří a prahem dveří kabiny: vzdálenost mezi horní vodicí lištou prahu podestových dveří a prahem podestových dveří je 42,5 mm a vzdálenost od prahu dveří kabiny je 72,5 mm.
