Infračervený detektor dveří výtahu THY-LC-917

Stručný popis:

Světelná clona výtahu je bezpečnostní ochranné zařízení dveří výtahu, vyrobené na principu fotoelektrické indukce. Je vhodné pro všechny výtahy a chrání bezpečnost cestujících nastupujících a vystupujících z výtahu. Světelná clona výtahu se skládá ze tří částí: infračervených vysílačů a přijímačů instalovaných na obou stranách dveří kabiny výtahu a speciálních flexibilních kabelů. Z důvodu ochrany životního prostředí a úspory energie stále více výtahů vynechává napájecí skříň.

Pošlete nám e-mail

Detaily produktu

Štítky produktů

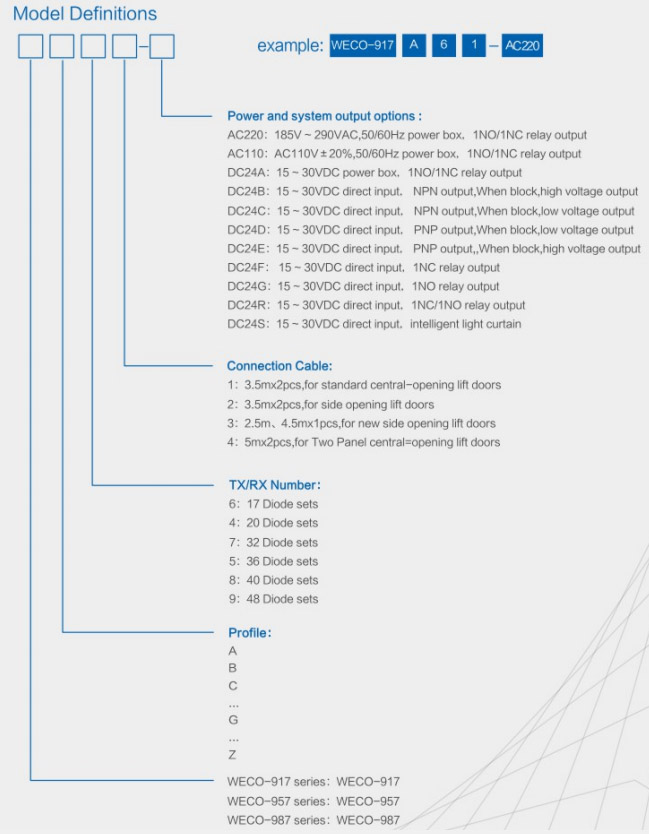

Parametry produktu

Název produktu	Světelná clona výtahu
Otevřená cesta	Boční otevření nebo otevření uprostřed
Napětí	220 V stř., 110 V stř., 24 V stejnosměrného proudu
Počet diod	17, 32
Počet paprsků	94-33 Nosníky, 154-94 Nosníky

Naše výhody

1. S funkcí samokontroly, konvenčním výstupem napájecí jednotky a výstupem samokontroly

2. Prošlo německými testy TUV a splňuje související mezinárodní normy

3. Funkce dormance, prodloužení životnosti produktu

4. Přijměte novou technologii, desky plošných spojů se silnou odolností proti korozi a silnou schopností adaptace na pole, stabilní a spolehlivé

5. Krásný vzhled, snadná instalace, vhodné pro většinu značkových výtahů

6. Pokročilé techniky a zařízení, spolehlivé techniky povrchového polstrování SMT

7. Volitelné pro uživatele, aby si zvolili výstup NPN/PNP (tranzistorový výstup) bez napájecího zdroje

Světelná clona výtahu je bezpečnostní ochranné zařízení pro dveře výtahu, vyrobené na principu fotoelektrické indukce. Je vhodné pro všechny výtahy a chrání bezpečnost cestujících nastupujících a vystupujících z výtahu. Světelná clona výtahu se skládá ze tří částí: infračervených vysílačů a přijímačů instalovaných na obou stranách dveří kabiny výtahu a speciálních flexibilních kabelů. Z důvodu ochrany životního prostředí a úspory energie stále více výtahů opomíjí napájecí skříň. Některé značky světelných clon musí používat napájecí skříňky kvůli jejich nízké odolnosti vůči elektromagnetickému rušení. S popularizací konceptu zelených výtahů se však stávají trendem světelné clony bez napájecích skříněk. Proces převodu 220 V na 24 V totiž s sebou nese velké ztráty energie.

Světelná clona THY-LC-917 je vybavena dynamicky skenující LED trubicí řízenou CPU, která je součástí konvenční světelné clony. Dvoubarevná LED dioda ve tvaru pásu zobrazuje stav ochranné oblasti světelné clony, takže světelná clona má vizuálně lepší vliv na běžnou ochrannou funkci. Je humánnější.

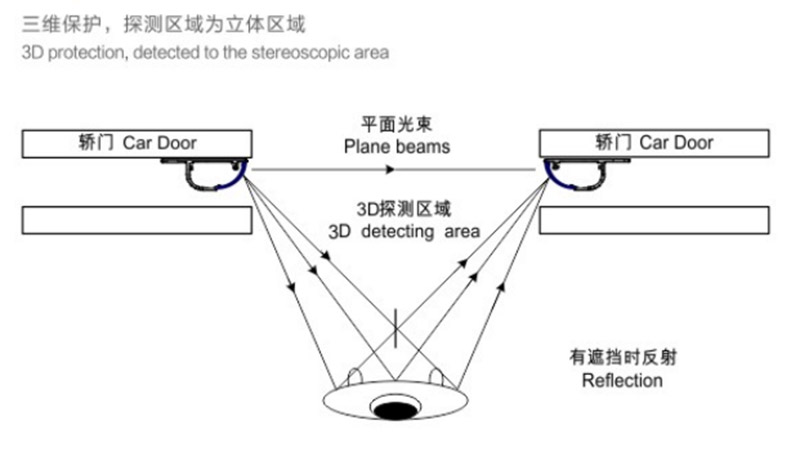

Na vysílacím konci světelné clony se nachází několik infračervených emitujících trubic. Pod řízením mikrokontroléru (MCU) se vysílací a přijímací trubice postupně zapínají a světlo vyzařované jednou vysílací hlavou je přijímáno několika přijímacími hlavami, čímž se vytvoří vícekanálové skenování. Prostřednictvím tohoto nepřetržitého skenování oblasti dveří kabiny odshora dolů se vytvoří hustá ochranná infračervená světelná clona. Pokud je kterýkoli z paprsků blokován, protože nelze provést fotoelektrickou konverzi, světelná clona vyhodnotí přítomnost překážky a proto vydá signál přerušení. Tento signál přerušení může být spínací signál nebo signál vysoké a nízké úrovně. Poté, co řídicí systém přijme signál ze světelné clony, okamžitě vydá signál otevření dveří a dveře kabiny se zastaví a otevřou se v opačném směru. Dveře výtahu lze normálně zavřít poté, co cestující nebo překážky opustí varovnou oblast, aby se dosáhlo bezpečnostní ochrany. Zabraňte nehodám osob uvězněných ve výtazích.

Existují dva hlavní způsoby instalace světelné clony

1. Mobilní instalace vysílače a přijímače

Mobilní instalace světelné clony se týká instalace a použití vysílače, přijímače nebo jednoho z nich, který je upevněn na dveřích automobilu a pohybuje se spolu s nimi. Za normálních okolností jsou vysílač a přijímač upevněny na skládací hraně dveří automobilu.

Způsob instalace bočních dveří spočívá v upevnění světelné clony na kabině výtahu a na skládací hraně dveří kabiny pomocí šroubů.

Způsob instalace dělených dveří uprostřed spočívá v upevnění světelné clony na skládací okraj dveří výtahové kabiny pomocí šroubů.

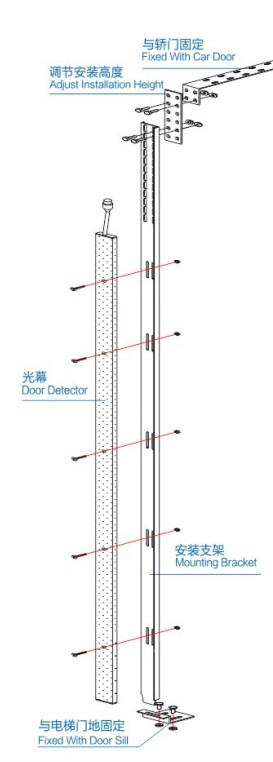

2. Pevná instalace vysílače a přijímače

Pevná instalace světelné clony znamená instalaci a použití vysílače a přijímače světelné clony upevněné na konci prahu dveří automobilu pomocí pevného držáku. Vysílač a přijímač se nemohou pohybovat s dveřmi automobilu.
