Posuvná vodicí patka pro výtah Sundries THY-GS-L10

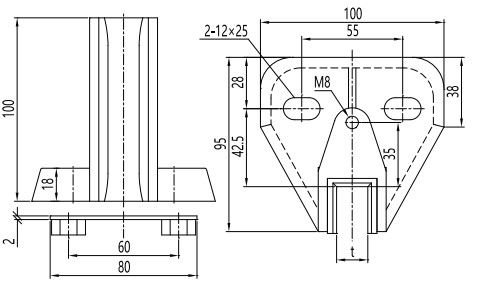

Vodicí patka THY-GS-L10 je vodicí patka pro protizávaží výtahu, kterou lze také použít jako výtah pro drobné předměty. Součástí patky jsou 4 vodicí patky pro protizávaží, dvě horní a dvě dolní, které jsou připevněny k kolejnici a slouží k upevnění rámu protizávaží. Uvnitř patky je výstelka (polyuretanový nylonový materiál), která je v kontaktu se třemi stranami vodicí kolejnice, a je zde olejová nádrž pro mazání vodicí kolejnice. Vodicí patka slouží k vedení výtahu ve svislém pohybu. Vodicí patka se skládá z dosedací plochy patky a výstelky patky. Délka výstelky patky je 100 mm. Je vyrobena z polyuretanu a má různé barvy. Šířka vodicí lišty je odpovídající 5 mm, 10 mm a 16 mm.

Bez ohledu na to, zda je obložení botky pevné posuvné vodicí botky a elastické posuvné vodicí botky vyrobeno ze železného nebo nylonového pouzdra, je tření mezi obložením botky a vodicí kolejnicí během provozu výtahu stále velmi velké. Toto tření také zvyšuje zatížení trakčního stroje.

Vlastnosti: Protože je hlava vodicí patky pevná, je konstrukce jednoduchá a neexistuje žádný seřizovací mechanismus. S rostoucí dobou chodu výtahu se zvětšuje mezera mezi vodicí patkou a vodicí lištou a kabina se během provozu chvěje nebo dokonce působí nárazy. Mazání musí být provedeno dobře.
