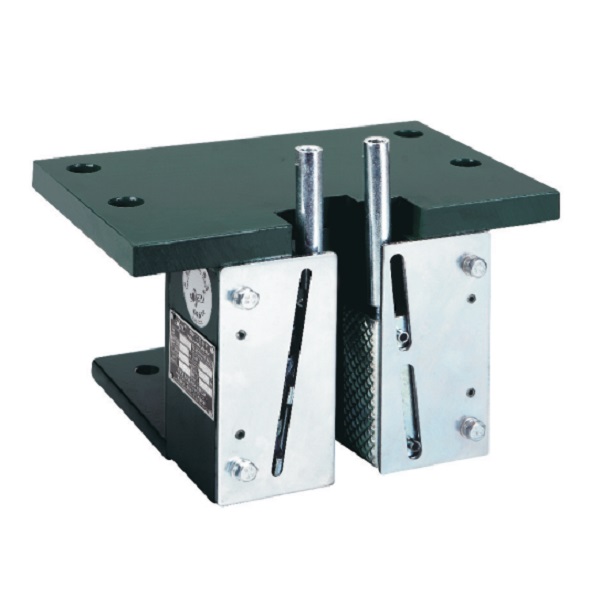

Jednoběhové klínové okamžité bezpečnostní zařízení THY-OX-288

Stručný popis:

Jmenovitá rychlost: ≤ 0,63 m/s
Celková kvalita systému povolení: ≤ 8500 kg
Odpovídající vodicí lišta: 15,88 mm × 16 mm (šířka vodicí dráhy)
Forma konstrukce: zpívající pohyblivý klín, dvojitý váleček


Detail produktu

Značky produktů

Popis výrobku

Okamžité bezpečnostní zařízení THY-OX-288 vyhovuje předpisům TSG T7007-2016, GB7588-2003+XG1-2015, EN 81-20: 2014, EN 81-50: 2014 a GB21240-2007 a je jednou z bezpečnostních ochran výtahu zařízení. Aby splňoval požadavky výtahu se jmenovitou rychlostí ≤ 0,63 m/s, přijímá strukturu jednoduchých klínových a dvojitých válečků a je instalován na boku vozu. Dvojitá zvedací tyč je standardně vybavena M10 a M8 je volitelná. Tělo kleští je vyrobeno z materiálu 40Cr, který má dostatečnou pevnost a tuhost. Aby se během pohybu zvýšilo tření o pracovní plochu vodicí kolejnice, je z válce vyroben jemný zubový vzor. Drážka těla kleští a válce a povrchu vodicí kolejnice udržují mezeru 2 až 3 mm. , Když se regulátor nadměrných otáček pohybuje, válec upíná povrch vodicí kolejnice, dokud se výtah nezastaví. Když je válečkové bezpečnostní zařízení v pohybu, musí mít dostatečný součinitel tření a přiměřený sklon, aby bylo zajištěno, že váleček během provozu neklouže, a nakonec dosáhnout role klínu pro zablokování vodicí kolejnice. Pevné otvory spodní desky sedla bezpečnostního zařízení lze vybrat podle velikosti přímého nosníku automobilu tak, aby splňovaly požadavky na velikost vzdálenosti otvorů (viz přiložená tabulka). Odpovídající šířka vodicí plochy vodicí lišty 15,88, 16 mm, tvrdost vodicí plochy ≤ 140HBW, materiál vodicí lišty Q235A, maximální povolená hmotnost P+Q 8500KG. Vhodné pro běžné vnitřní pracovní prostředí.

Parametry produktu

Jmenovitá rychlost: ≤ 0,63 m/s
Celková kvalita systému povolení: ≤ 8500 kg
Odpovídající vodicí lišta: 15,88 mm × 16 mm (šířka vodicí dráhy)
Forma konstrukce: zpívající pohyblivý klín, dvojitý váleček
Tažná forma: dvojité tažení (M10, M8)

Schéma parametru produktu

14
15
